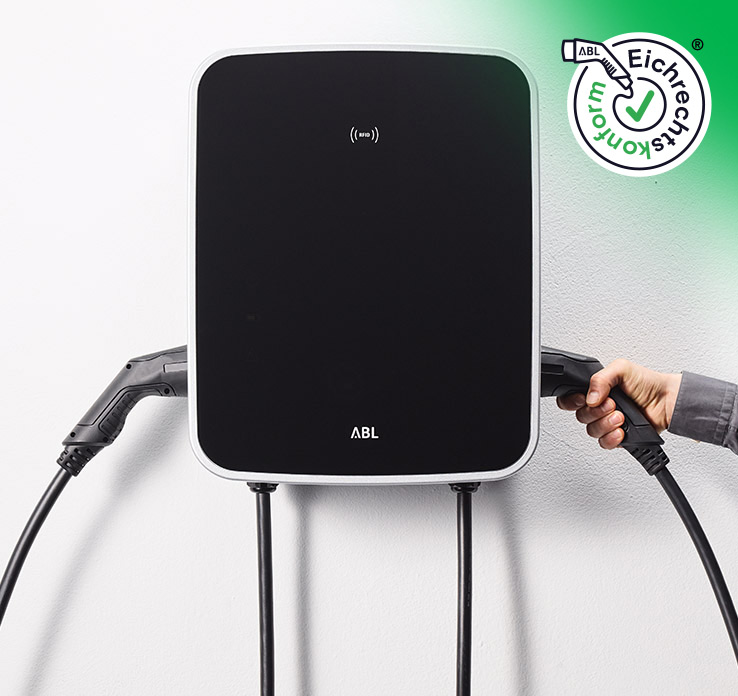

Wallbox eMH3

Double
power

Eine Wallbox mit zwei
Ladepunkten – für alle Anwendungen

Wallbox eMH3 mit dekorativen Ovalen mit Mann und Straße bei Nacht | ABL

Wallbox eMH3

Double
power

Eine Wallbox mit zwei
Ladepunkten – für alle Anwendungen

Die smarte Twin-Wallbox mit Abrechnung, Lastmanagement und Remote-Updates

Die Wallbox eMH3 ist die ideale Lösung für Gruppeninstallationen auf Firmen- oder Hotelparkplätzen. Da die Wallbox eMH3 über zwei Ladepunkte verfügt, können Gruppeninstallationen schnell und platzsparend aufgebaut werden.

Mit der Wallbox eMH3 können Lasten gesteuert und eine exakte Abrechnung nach kWh in Verbindung mit einem Backend realisiert werden. Die reev ready Varianten der Wallbox eMH3 vereinen leistungsstarke ABL Hardware mit intelligenter reev Software.

Wir bieten die Wallbox eMH3 auch eichrechtskonform an.

Mehr über eichrechtskonformes Laden erfahren Sie hier.

Wallbox eMH3 – Quick Facts

Elegantes Design

2 Ladepunkte

Anschlussfertig vorinstalliert

Integrierte Temperaturüberwachung

Witterungsbeständig

Geringer Ruhestromverbrauch

Lookbook

Wallbox eMH3 auf Firmenparkplatz

Wallbox eMH3 auf Firmenparkplatz

Wallbox eMH3 auf Stele

Wallbox eMH3 auf Stele auf privatem Parkplatz

Ladepark Honefoss, Norwegen mit 32 Ladepunkten

Ladepark Honefoss, Norwegen mit 32 Ladepunkten

Parkplatz am Golfclub

Parkplatz am Golfclub

Mitarbeiter-Parkhaus TRUMPF AG

Mitarbeiter-Parkhaus TRUMPF AG mit 86 Ladepunkten

Wallbox eMH3 auf Firmenparkplatz

Wallbox eMH3 auf Firmenparkplatz

Wallbox eMH3 auf Stele

Wallbox eMH3 auf Stele auf privatem Parkplatz

Ladepark Honefoss, Norwegen mit 32 Ladepunkten

Ladepark Honefoss, Norwegen mit 32 Ladepunkten

Parkplatz am Golfclub

Parkplatz am Golfclub

Mitarbeiter-Parkhaus TRUMPF AG

Mitarbeiter-Parkhaus TRUMPF AG mit 86 Ladepunkten

Technische Daten

Wallbox eMH3

mit Ladesteckdose

Wallbox eMH3 mit Ladekabel

Wallbox eMH3

mit Ladekabel

Alle Wallboxen eMH3 verfügen über:

Lastmanagement lokal

Verteilt den verfügbaren Nennstrom zwischen den beiden Ladepunkten.

RFID

Radio Frequency Identification Device. Zugangskontrolle mit berührungsloser Transponder-Karte.

DC-Fehlerstromerkennung & FI Typ A

Die Kombination aus DC-Fehlerstrommodul und Typ A FI bietet eine Komplettlösung. Folglich werden Typ B FI oder Typ EV FI überflüssig. Werden DC-Fehlerströme im Ladestromkreis erkannt, wird das Laden für 30 Sek. unterbrochen. Nach Ablauf dieser Zeit startet die Wallbox automatisch wieder.

Phasenstrommessung

Die integrierte Phasenstrommessung erkennt Asymmetrien zwischen einzelnen Stromphasen bei allen 3-phasig angeschlossenen Wallboxen.

Welding Detection

Die Verschweißungserkennung ist hardwaretechnisch umgesetzt.

Integrierte Temperaturüberwachung

Eine integrierte Temperaturüberwachung schützt die Wallbox eMH3 vor Überhitzung. Sie drosselt die Ladeleistung der Wallbox beziehungsweise schaltet komplett aus, wenn die Temperatur den Grenzwert überschreitet. Sinkt die Temperatur danach wieder, schaltet die Wallbox eMH3 automatisch wieder auf volle Ladeleistung.

Einstellbaren Ladestrom via Configuration Software

Der Ladestrom kann über die Einstellsoftware in 1A- Schritten parametriert werden.


WALLBOX eMH3 Twin

Für Backend- und Lastmanagement-Anwendungen

 Stand-AloneControllerExtender
Backend-Anbindung OCPP*   a ja ja) ja  j
Ladekabel Typ 2 (ca. 6 m)     ja   ja
Ladesteckdosen Typ 2 ja ja   ja   j
Energiezähler (MID)   ja ja ja ja  j
Ladeleistung 22 kW
2 x 11 kW oder 1 x 22 kW
ja ja ja ja ja
Ladeleistung 44 kW 2 x 22 kW           j
Prod. Nr. 3W2214

Technisches Datenblatt
PDF
3W2283

Technisches Datenblatt
PDF
3W2284

Technisches Datenblatt
PDF
3W2273**

Technisches Datenblatt
PDF
3W2274**

Technisches Datenblatt
PDF
3W4473**

Technisches Datenblatt
PDF

WALLBOX eMH3 Twin

Für eichrechtskonforme Backend- und Lastmanagement-Anwendungen

 Controller+Extender+
Backend-Anbindung OCPP* ja ja ja ja
Ladekabel Typ 2 (ca. 6 m)   ja   ja
Ladesteckdosen Typ 2 ja   ja
Logging Gateway ja ja ja ja
Prod. Nr. 3W2263

Technisches Datenblatt
PDF
3W2264

Technisches Datenblatt
PDF
3W2253**

Technisches Datenblatt
PDF
3W2254**

Technisches Datenblatt
PDF

WALLBOX eMH3 Single

Für eichrechtskonforme Backend- und Lastmanagement-Anwendungen

 Controller+Extender+
Backend-Anbindung OCPP* ja ja ja ja
Ladekabel Typ 2 (ca. 6 m)   ja   ja
Ladesteckdosen Typ 2 ja   ja
Logging Gateway ja ja ja ja
Prod. Nr. 3W2260

Technisches Datenblatt
PDF
3W2261

Technisches Datenblatt
PDF
3W2250**

Technisches Datenblatt
PDF
3W2251**

Technisches Datenblatt
PDF

*  Die Integration in ein vom Kunden gewähltes Backend verursacht zusätzliche Kosten. Die Controller-Wallbox benötigt zur Kommunikation mit dem Backend eine gute Mobilfunkverbindung.
** Die Wallbox kann durch eine Umkonfiguration ohne Backend auch einzeln betrieben werden. Dafür sind die als Zubehör erhältliche ID Tag RFID Usercards er-forderlich.

ABL reev ready - Hardware & Software vereint

Passgenau für jeden Anwendungsfall: ganz nach Ihren Bedürfnissen steht Ihnen das reev Dashboard mit verschiedenen Funktionen zur Verfügung. Sie haben die Wahl zwischen den Software-Lizenzen für Monitoring (Compact) und automatisierte Abrechnung (Pro).

Wie können Sie Ihr reev Dashboard bestellen? Ganz einfach: Wählen Sie Ihre ABL reev ready Ladestation und kombinieren Sie sie mit dem reev ready Lizenzschlüssel Compact oder Pro. Bitte beachten Sie dabei, dass Lizenzschlüssel pro Ladepunkt bestellt werden müssen.

Beispiel: 1 Wallbox 3W2263B und 2 Lizenzschlüssel 100000189

reev Dashboard Compact (C)
  • Spezialisiert auf Monitoring der Ladeinfrastruktur
  • Nutzergruppenverwaltung über mehrere Standorte
  • Präzise Verbrauchskontrolle
  • Auswertung des Nutzerverhaltens
reev Dashboard Pro (P)
  • Spezialisiert auf vollautomatisierte Abrechnung
  • FahrerInnen kostenpflichtig Laden lassen
  • Ladetarife flexibel festlegen (wirtschaftlicher Betrieb der Ladeinfrastruktur)
  • Automatisierte Abrechnung
  • Öffentliches Laden anbieten (eRoaming, Ad Hoc Laden)
  • Enthält alle Compact Funktionen

*Aufgrund der geltenden Bestimmungen zur Eichrechtskonformität kann diese Funktion in Deutschland nur bei den eichrechtskonformen Ladestationen angeboten werden.

Zubehör

Stele POLEMH3

Stele

 Stele aus pulverbeschichtetem Metall
mit LED Beleuchtung und Dämmerungssensoren für alle Wallboxen eMH3

Doppelseitige Stele POLEMH6

Doppelseitige Stele

Stele zur Aufnahme von zwei Wallboxen eMH3 zur Außenmontage

Wetterschutzdach WPR36

Wetterschutzdach

Wetterschutzdach für Montage an Wand oder Stele POLEMH3 / POLEMH6

Ladesteckeraufnahme CABHOLD

Ladekabelhalter

Typ-2-Ladesteckeraufnahme und -kabelhalterung für alle Wallboxen eMH1, eMH2 und eMH3

  • Ladekabel Typ 2
  • Ladekabel Typ 2 Detail

Ladekabel Typ 2

nach IEC 62196-2

32 A 240/415 V AC · 3 ph
Länge ca. 4 m spritzwassergeschützt IP44

Prod. Nr. LAK32A3
  • Adapterkabel Typ 2 - Typ 1
  • Adapterkabel Typ 2 - Typ 1 Detail

Adapterkabel Typ 2 - Typ 1

nach IEC 62196-2

32 A 230 V AC · 1 ph
Länge ca. 4 m  spritzwassergeschützt IP44

Prod. Nr. LAKK2K1
LTE-Zubehörpaket

LTE-Zubehörpaket

Mit diesem Zubehörpaket kann eine drahtlose Verbindung
zwischen einer Controller-Wallbox vom Typ eMH2/eMH3
oder einer externen Steuerzentrale 1V0001/1V0002 und
einem Backend nachgerüstet werden.

WLAN-Zubehörpaket

WLAN-Zubehörpaket

Mit diesem Zubehörpaket kann eine drahtlose Verbindung
zwischen einer Controller-Ladestation von ABL und einem
vorhandenen WiFi-Netzwerk nachgerüstet werden.

Configuration Cable

Configuration Cable

Alle ABL Ladestationen können mit dem Configuration Cable konfiguriert werden. Erforderlich für die Konfiguration von Einzelladestationen sowie von Controller-Extender-Systemen. Das Configuration Cable dient zum Anschluss des PCs an eine beliebige ABL Ladestation
