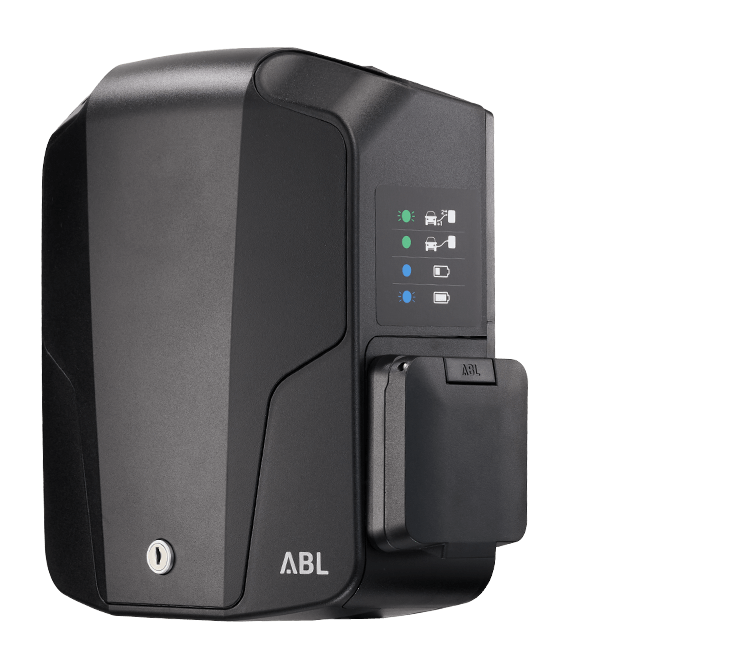

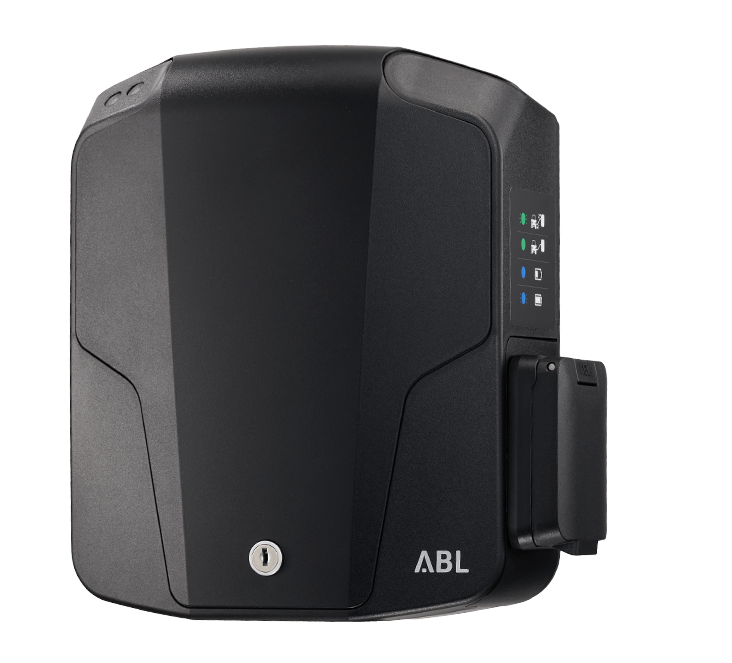

  • Seitenansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige
  • Leicht schräge Seitenansicht ABL Wallbox eMH1 mit abgedeckter Ladedose und Statusanzeige
  • Etwas schräge Seitenansicht ABL Wallbox eMH1 mit abgedeckter Ladedose und Statusanzeige

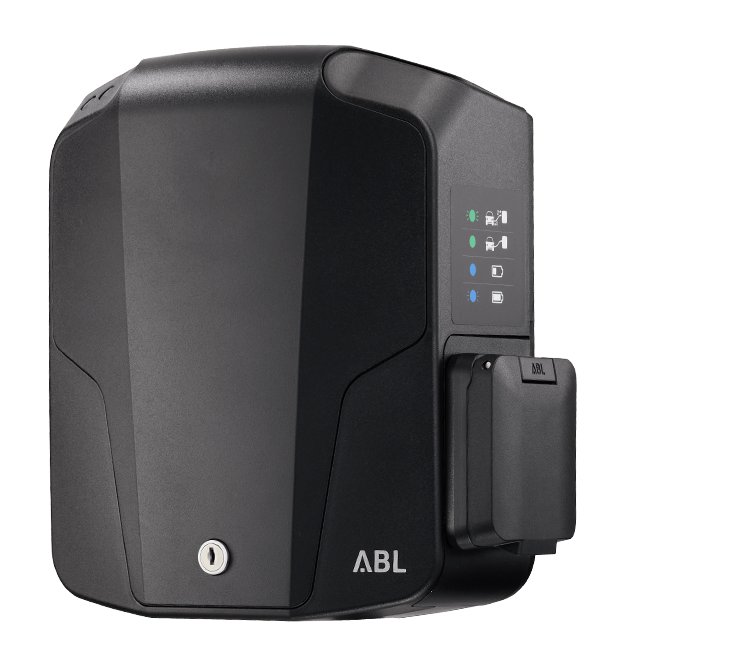

  • Schräge Seitenansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige

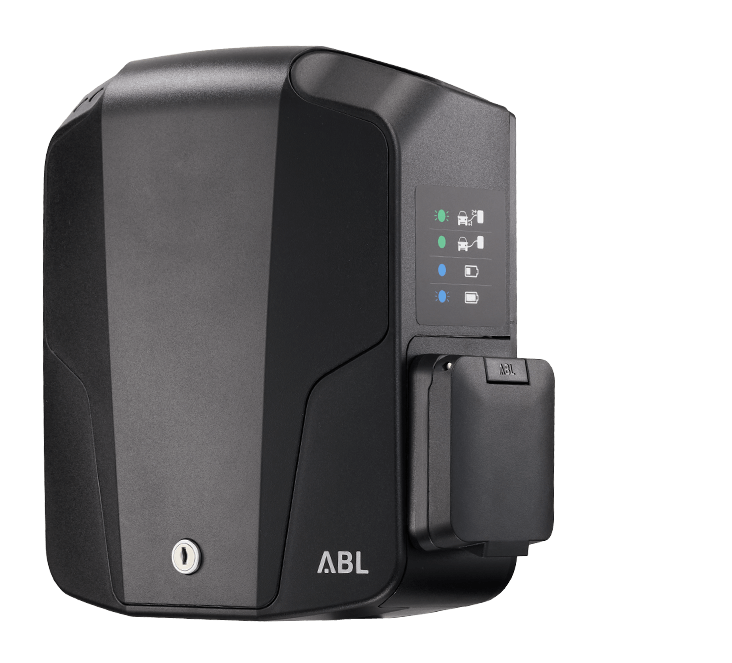

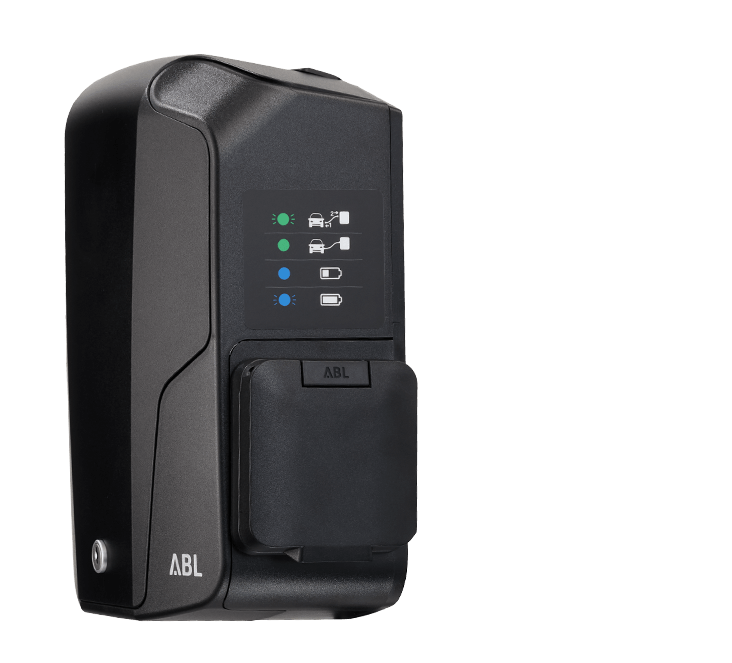

  • Schräge Front- und Seitenansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige

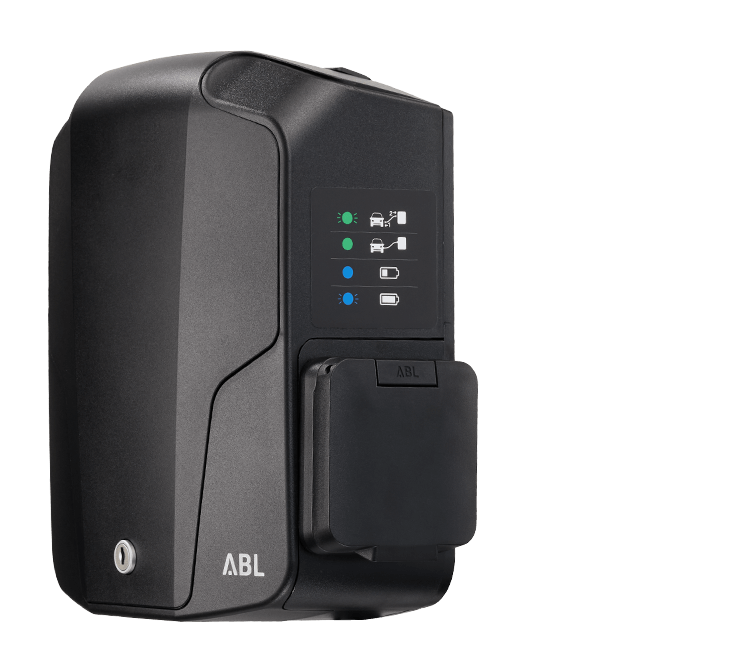

  • Leichtes Halbprofil Seite ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige
  • Halbprofil ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige

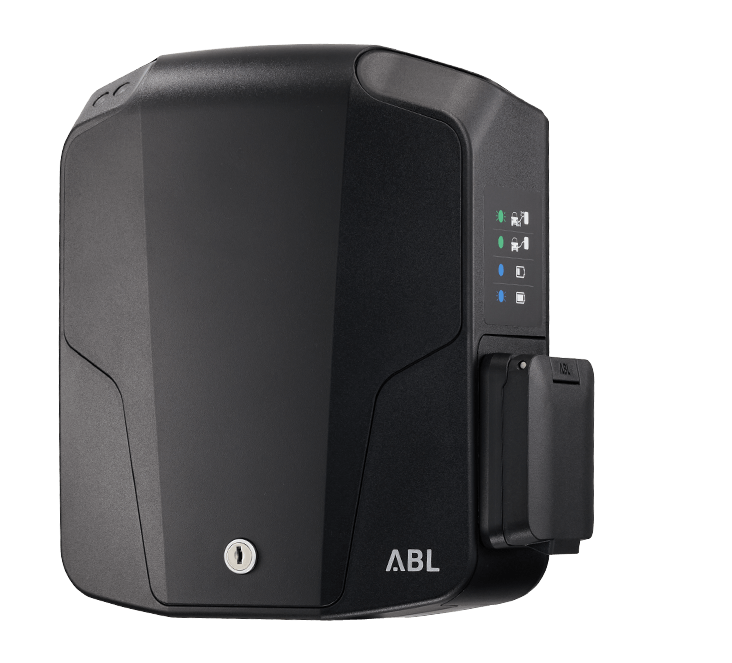

  • Leichtes Halbprofil Front ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige

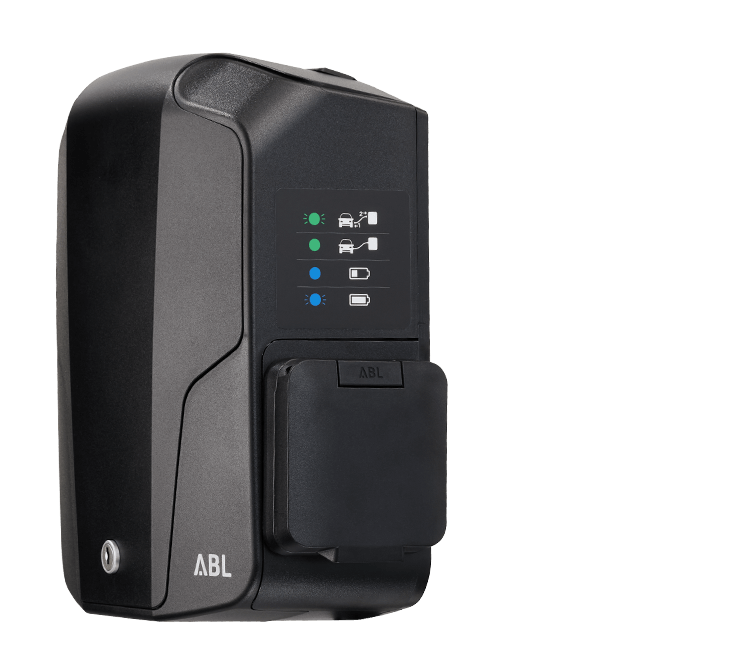

  • Schräge Frontansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige
  • Leicht schräge Frontansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige
  • Etwas schräge Frontansicht ABL eMobility Wallbox eMH1 Seite Ladedose Leuchtanzeige

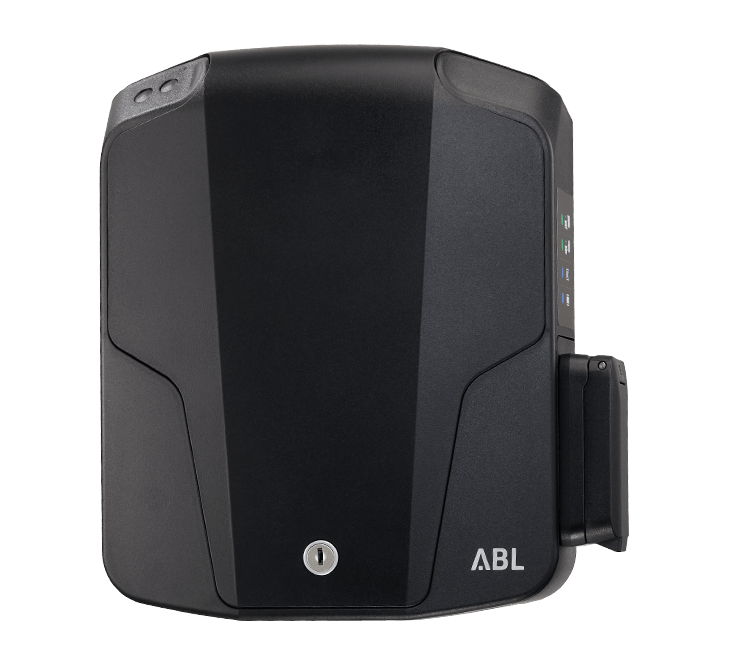

  • Frontansicht von rechts 2 ABL eMobility Wallbox eMH1 mit Ladedose
  • Frontansicht von rechts ABL eMobility Wallbox eMH1 mit Ladedose

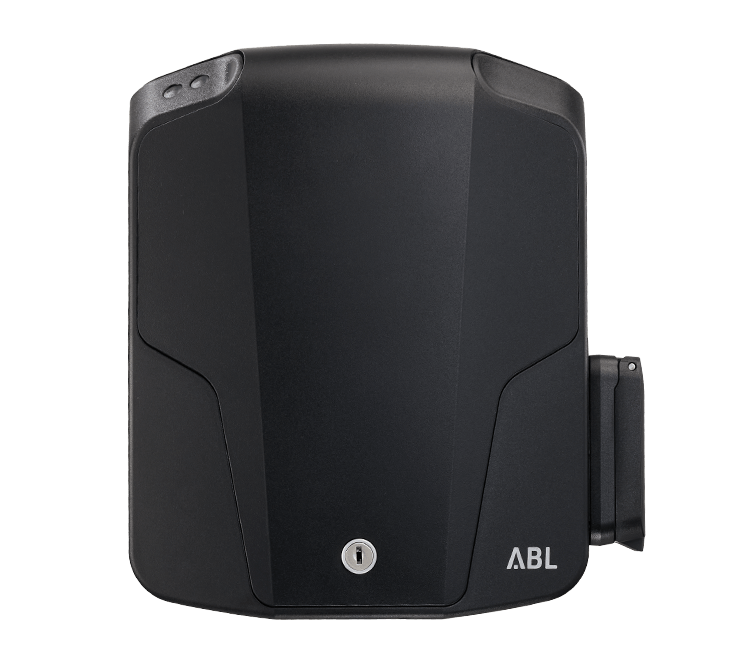

  • Frontansicht 2 ABL eMobility Wallbox eMH1 mit Ladedose

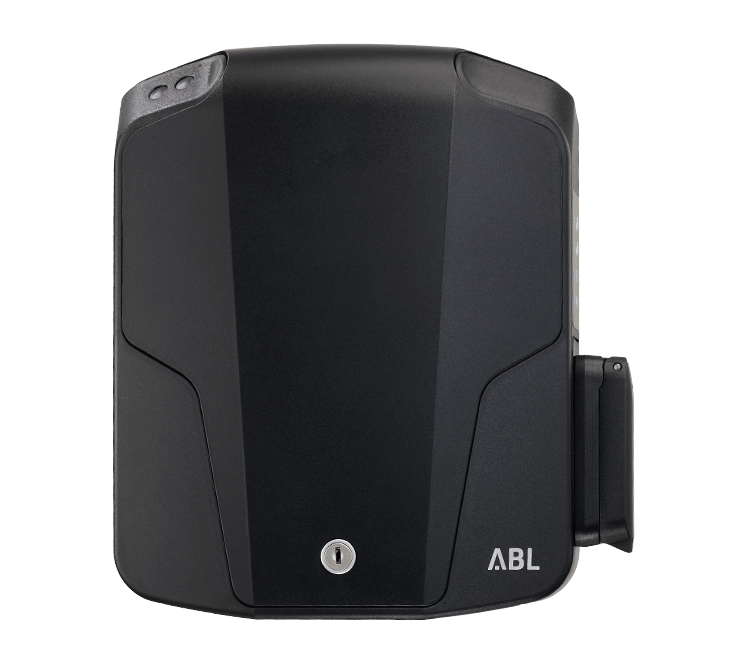

  • Frontansicht ABL eMobility Wallbox eMH1 mit Ladedose
  • Frontansicht von links 2 ABL eMobility Wallbox eMH1 mit Ladedose
  • Frontansicht von links ABL eMobility Wallbox eMH1 mit Ladedose
  • Etwas schräge Frontansicht ABL eMobility Wallbox eMH1
  • Leicht schräge Frontansicht ABL eMobility Wallbox eMH1

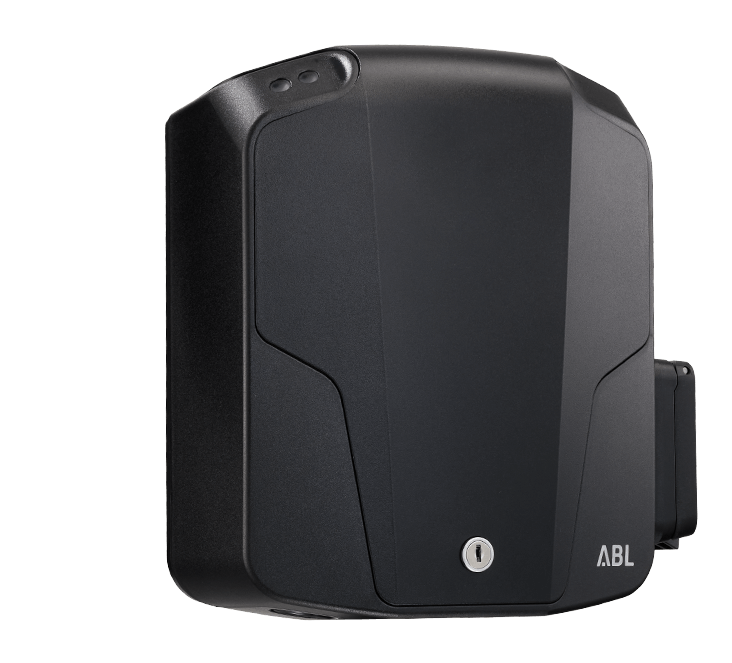

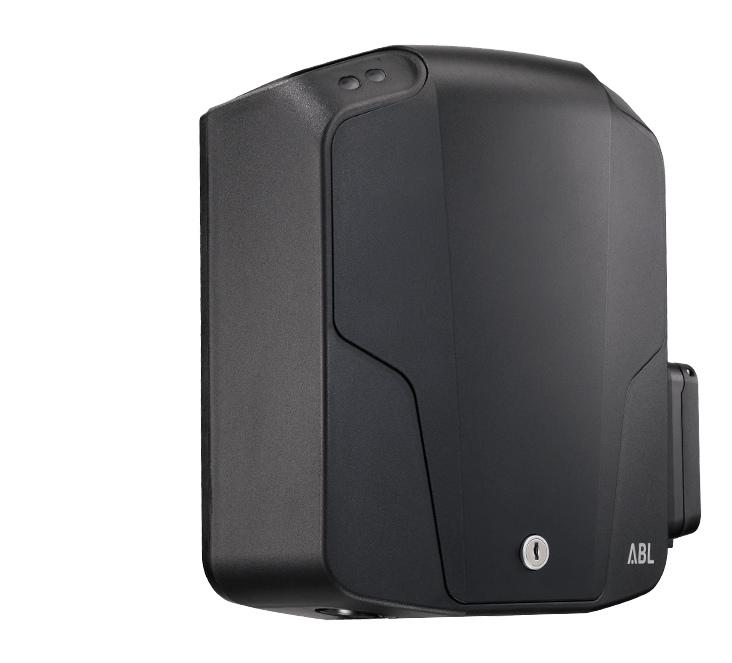

  • Schräge Frontansicht ABL eMobility Wallbox eMH1

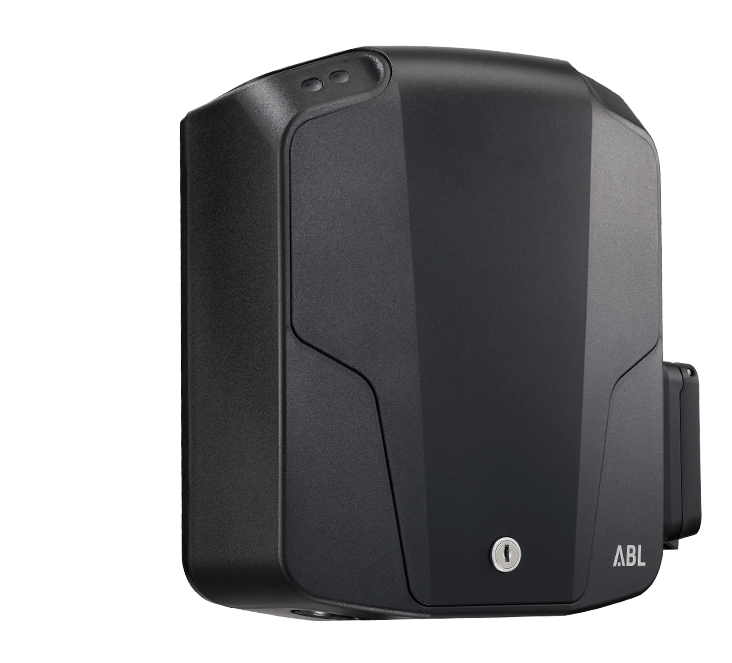

  • Leichtes Halbprofil Front ABL eMobility Wallbox eMH1

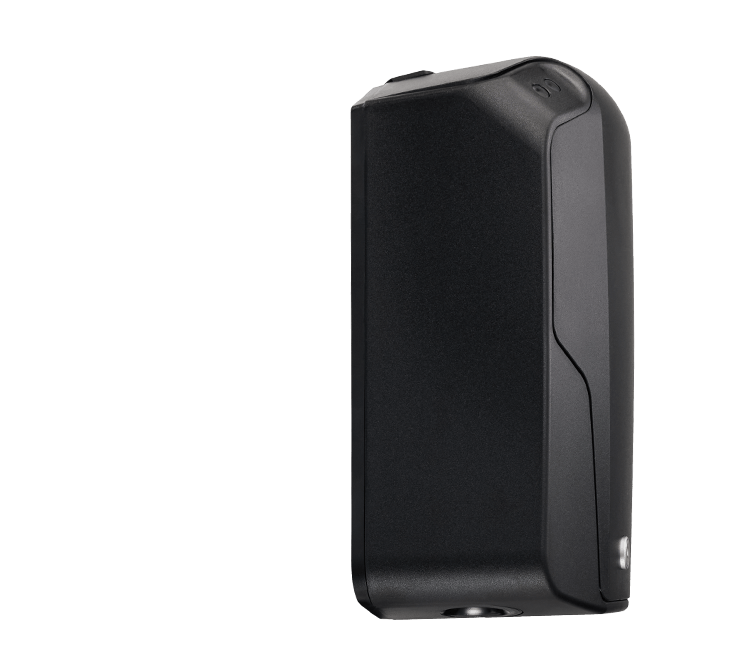

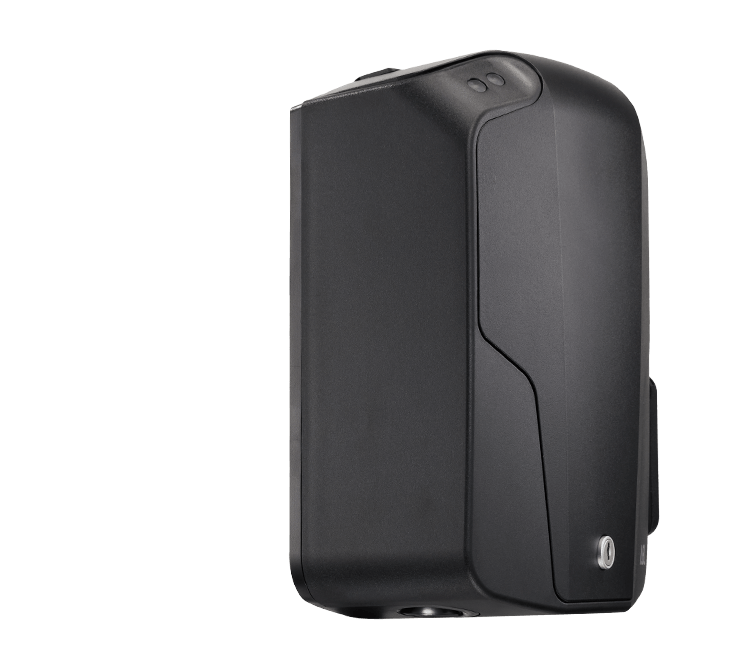

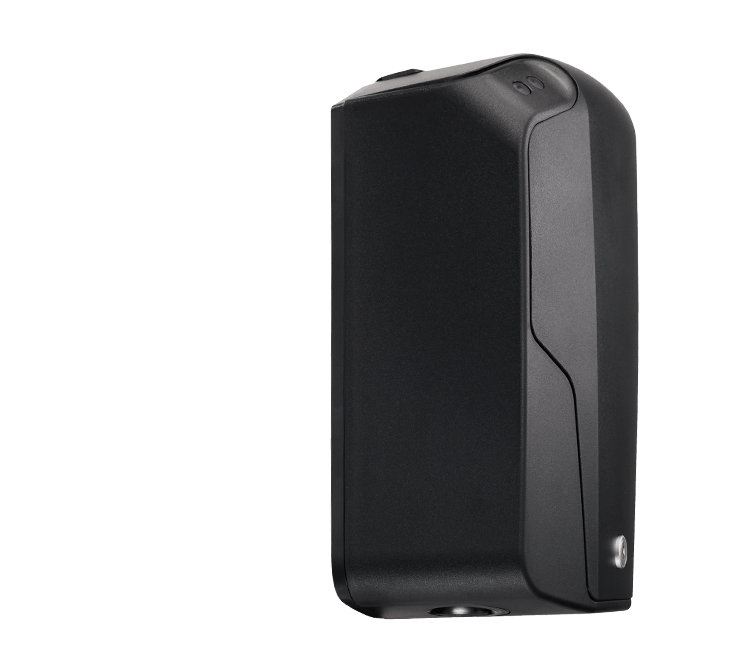

  • Halbprofil ABL eMobility Wallbox eMH1 Seite links
  • Leichtes Halbprofil Seite ABL eMobility Wallbox eMH1 Seite
  • Schräge Front- und Seitenansicht  ABL eMobility Wallbox eMH1 Seite
  • Schräge Seitenansicht ABL eMobility Wallbox eMH1
  • Seitenansicht etwas schräg ABL eMobility Wallbox eMH1 Seite links
  • Seitenansicht leicht schräg ABL eMobility Wallbox eMH1 Seite links
  • Seitenansicht ABL eMobility Wallbox eMH1 Seite links

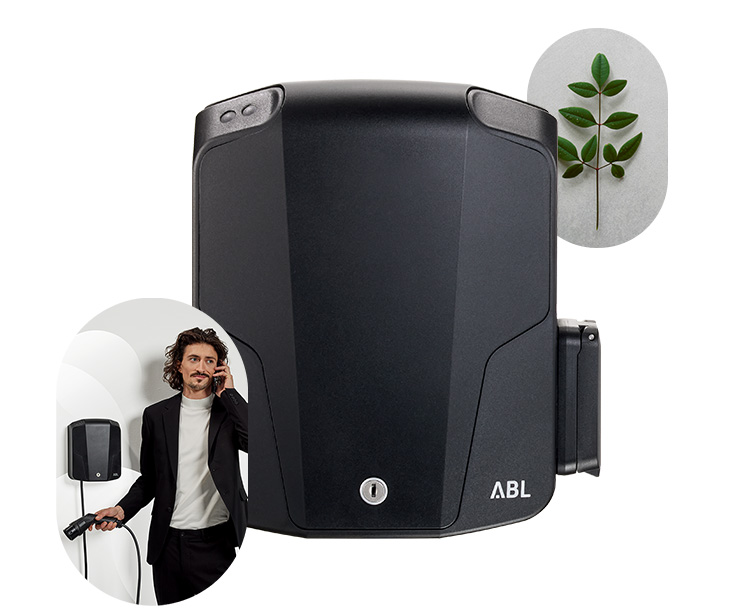

Wallbox eMH1

I am your Wallbox.
And much more.

Die eigene Wallbox
für Ihr Zuhause

Ladesäule eMC mit dekorativen ovalen AnZweig und Mann | ABL

Wallbox eMH1

I am your Wallbox.
And much more.

Die eigene Wallbox
für Ihr Zuhause

Die unkomplizierte Plug & Drive
Lösung für Ihr Zuhause

Die Wallbox eMH1 überzeugt durch Zuverlässigkeit, Sicherheit sowie Einfachheit in der Handhabung und ist damit die ideale Ladestation für das unkomplizierte Laden zuhause.

In Verbindung mit intelligentem Zubehör wie dem Energiemanagementsystem eMS home oder der Montageplatte mit Wahlschalter zur PV-Anbindung können Sie sich ganz leicht eine smarte und zukunftsfähige Ladelösung für Ihre persönlichen Anforderungen zusammenstellen.



Wallbox eMH1 - Quick Facts

Anschlussfertig vorinstalliert

Höchster Sicherheitsstandard

Platzsparendes Gehäuse

Witterungsbeständig

Abschließbarer Zugang zu den Schaltgeräten

Leicht zu bedienen

Lookbook

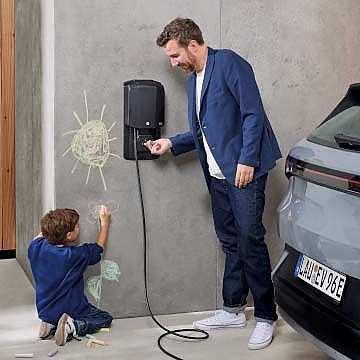

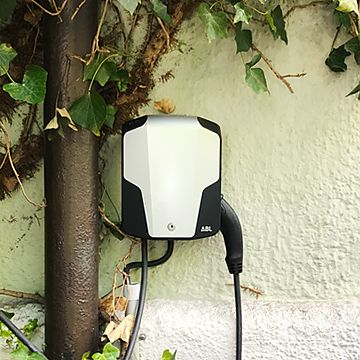

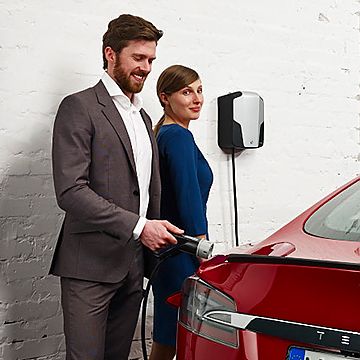

Wallbox eMH1 Ladelösung für private Garage

Wallbox eMH1 in der privaten Garage

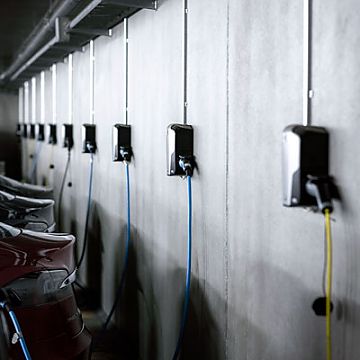

Wallbox eMH1 Ladelösung für Parkhaus

Wallbox eMH1 Parkhaus Hamburg

Wallbox eMH1 mit Stele Ladelösung für Privat

Wallbox eMH1 auf Stele auf dem privaten Parkplatz

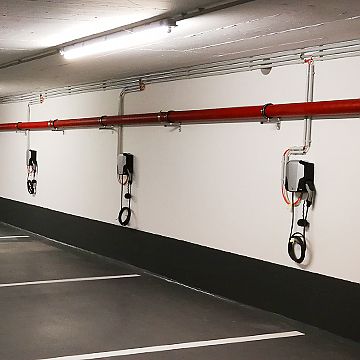

ABL Wallbox eMH1 in der Tiefgarage

Tiefgarage Bærum, Norwegen mit 100 Ladepunkten

Wallbox eMH1 Ladelösung für Parkhaus

Wallboxen eMH1, Wandmontage

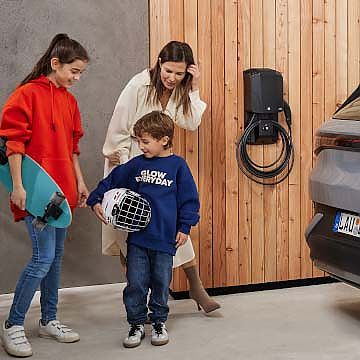

Wallbox eMH1 Ladelösung für private Garage

Wallbox eMH1 in der privaten Garage

Wallbox eMH1 Ladelösung für Parkhaus

Wallbox eMH1 Parkhaus Hamburg

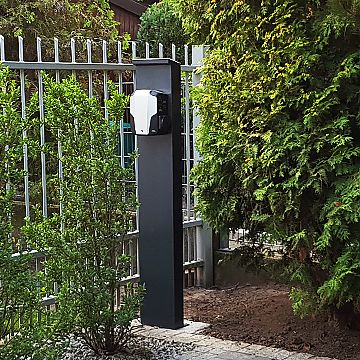

Wallbox eMH1 mit Stele Ladelösung für Privat

Wallbox eMH1 auf Stele auf dem privaten Parkplatz

ABL Wallbox eMH1 in der Tiefgarage

Tiefgarage Bærum, Norwegen mit 100 Ladepunkten

Wallbox eMH1 Ladelösung für Parkhaus

Wallboxen eMH1, Wandmontage

Technische Daten

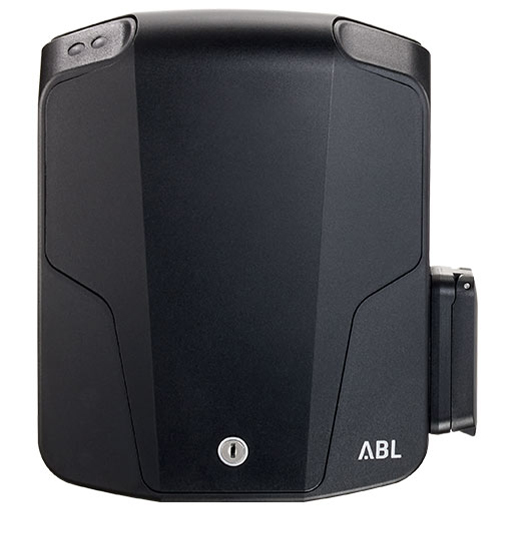

Wallbox eMH1

mit Ladesteckdose

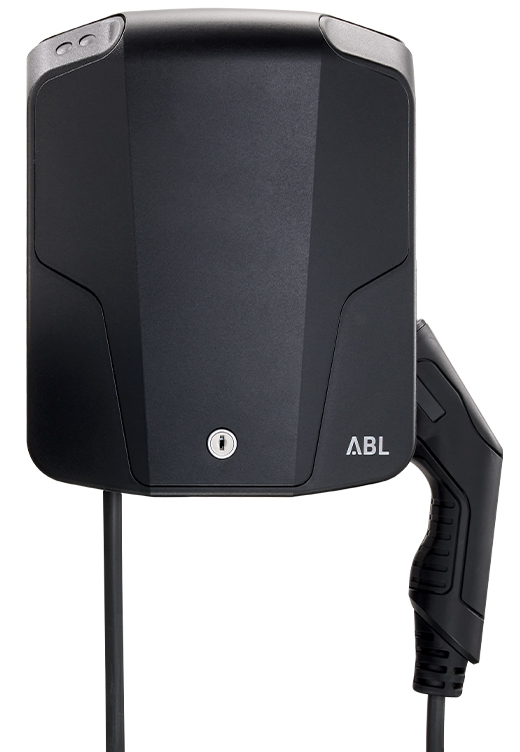

ABL Wallbox eMH1 mit Ladekabel

Wallbox eMH1

mit Ladekabel

Wallboxen eMH1 verfügen über:

DC-Fehlerstromerkennung & FI Typ A

Die Kombination aus DC-Fehlerstrommodul und Typ A FI bietet eine Komplettlösung. Folglich werden Typ B FI oder Typ EV FI überflüssig. Werden DC-Fehlerströme im Ladestromkreis erkannt, wird das Laden für 30 Sekunden unterbrochen. Nach Ablauf dieses Zeitraums startet die Wallbox automatisch wieder.

Phasenstrommessung

Die integrierte Phasenstrommessung schützt bei allen Varianten mit Ladesteckdose und der Kabelvariante mit 22 kW Ladeleistung vor Überlast und Asymmetrie.

Welding Detection

Die Verschweißungserkennung ist hardwaretechnisch umgesetzt. Der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung des Schützes fernausgelöst.

Integrierte Temperaturüberwachung

Eine integrierte Temperaturüberwachung schützt die Wallbox eMH1 vor Überhitzung. Sie drosselt die Ladeleistung der Wallbox beziehungsweise schaltet komplett aus, wenn die Temperatur den Grenzwert überschreitet. Sinkt die Temperatur danach wieder, schaltet die Wallbox eMH1 automatisch wieder auf volle Ladeleistung.

Einstellbarer Ladestrom via Configuration Software und CONFCAB

Der Ladestrom kann über die Einstellsoftware in 1A- Schritten parametriert werden.


 11 kw • 16 A • 3ph22 kw • 32 A • 3ph
FI Typ A (integriert) ja ja   ja ja
Ladekabel Typ 2 (ca. 6 m) ja   ja ja   ja
Ladesteckdose Typ 2   ja     ja
Prod. Nr. 1W1101

Technisches Datenblatt
PDF
1W1121

Technisches Datenblatt
PDF
1W1108

Technisches Datenblatt
PDF
1W2201

Technisches Datenblatt
PDF
1W2221

Technisches Datenblatt
PDF
1W2208

Technisches Datenblatt
PDF


1-phasige Wallboxen auf Anfrage.


Ladekabel oder Ladesteckdose?

Für den privaten Bereich empfiehlt sich die Wallbox eMH1 mit Ladekabel. Das lästige „Ladekabel aus dem Kofferraum holen" fällt weg. Ladekupplung einfach am Fahrzeug anschließen, und der Ladevorgang kann beginnen.

Die Montageplatte für die Wallbox eMH1 bietet Ihnen als Zubehör die optimale Lösung um das Ladekabel aufzuräumen.

Für gewerbliche Anwendungen bietet die Wallbox eMH1 mit Ladesteckdose größtmögliche Flexibilität. Ob Typ 1 oder Typ 2 Stecker, jedes Fahrzeug kann mit Hilfe eines Adapterkabels geladen werden.

Zubehör

  • Schrägansicht Zubehör ABL eMS Home Dose Energy Management System home | ABL eMobility

Energy Management System home

Dynamisches Energie
und Lastmanagementsystem
für die Wallbox eMH1.
Ermöglicht zusätzlich Überschussladen sowie
Monitoring.
Stele POLEMH1

Stele

 Stele aus pulverbeschichtetem Metall
mit LED Beleuchtung und Dämmerungssensoren für alle Wallboxen eMH1

Wetterschutzdach mit ABL Wallbox eMH1

Wetterschutzdach

Wetterschutzdach für Montage an Wand oder Stele POLEMH1 / POLEMH2

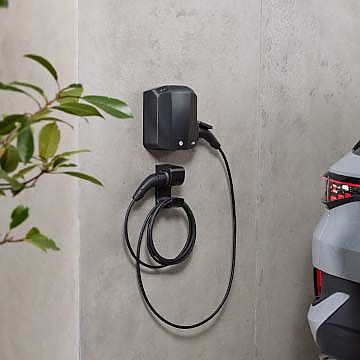

Ladekabelhalter CABHOLD

Ladekabelhalter

Typ-2-Ladesteckeraufnahme und -kabelhalterung für alle Wallboxen eMH1, eMH2 und eMH3

  • Montageplatte für Wallbox eMH1
  • Montageplatte für Wallbox eMH1

Montageplatte

Die praktische Lösung zum Aufräumen des Ladekabels

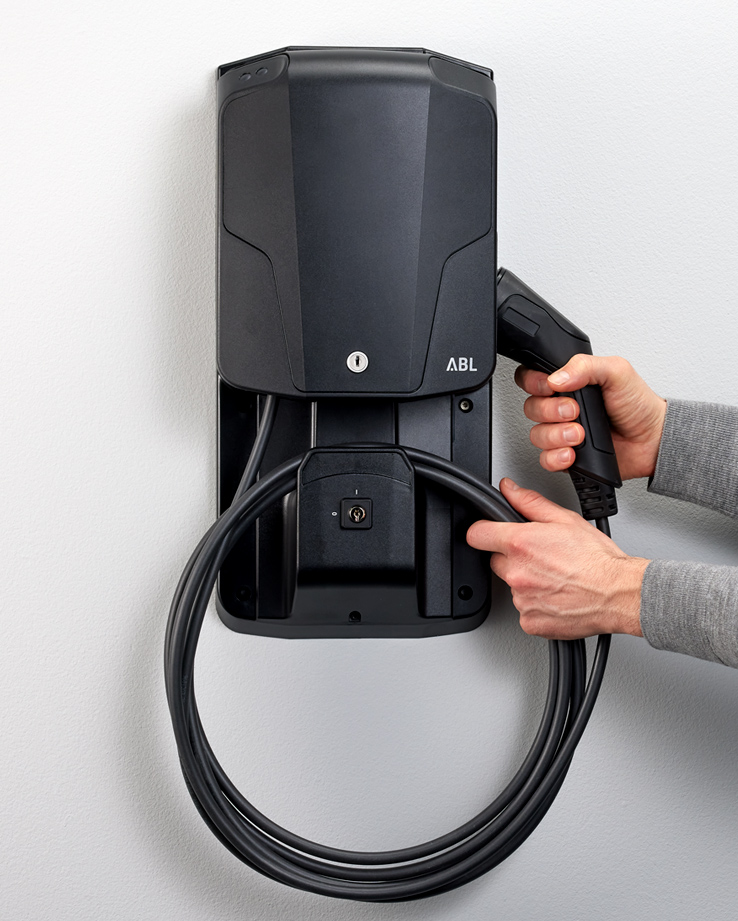

  • Montageplatte mit Schlüsselschalter für Wallbox eMH1
  • Montageplatte mit Schlüsselschalter für Wallbox eMH1

Montageplatte mit Schlüsselschalter

Die praktische Lösung zum Aufräumen des Ladekabels inklusive Zugangskontrolle über einen Schlüsselschalter

  • Zubehör Montageplatte mit Wahlschalter zur PV-Anbindung und Kabelhalter für Wallbox eMH1 | ABL
  • Zubehör Detailansicht Montageplatte mit Wahlschalter zur PV-Anbindung und Kabelhalter für Wallbox eMH1 | ABL

Montageplatte mit Wahlschalter zur PV-Anbindung

Montageplatte für die Wallbox eMH1 mit
Wahlschalter für PV Laden oder Netzladen.

Prod. Nr.PVEMH10
  • Ladekabel Typ2
  • Ladekabel Typ2

Ladekabel Typ 2

nach IEC 62196-2

32 A 240/415 V AC · 3 ph
Länge ca. 4 m spritzwassergeschützt IP44

Prod. Nr. LAK32A3
  • Ladekabel Typ2
  • Ladekabel Typ2

Ladekabel Typ 2

nach IEC 62196-2

20 A 240/415 V AC · 3 ph
Länge ca. 7 m  spritzwassergeschützt IP44

Prod. Nr. LAKC222
  • Adapterkabel Typ 2 auf Typ 1
  • Adapter Typ 2 und Typ 1

Adapterkabel Typ 2 - Typ 1

nach IEC 62196-2

32 A 230 V AC · 1 ph
Länge ca. 4 m  spritzwassergeschützt IP44

Prod. Nr. LAKK2K1
Configuration Cable

Configuration Cable

Alle ABL Ladestationen können mit dem Configuration Cable konfiguriert werden. Erforderlich für die Konfiguration von Einzelladestationen sowie von Controller-Extender-Systemen. Das Configuration Cable dient zum Anschluss des PCs an eine beliebige ABL Ladestation

Ihre personalisierte Wallbox eMH1

Möchten Sie Ihrer Wallbox eMH1 einen persönlichen Schliff verleihen? Unser Partner rund um das Thema Druck bietet Ihnen auf Anfrage hochwertige Folierungen zur Individualisierung Ihrer Wallbox.

www.meysel.de

Wallbox eMH1 personalisieren

Ihre personalisierte Wallbox eMH1

Möchten Sie Ihrer Wallbox eMH1 einen persönlichen Schliff verleihen? Unser Partner rund um das Thema Druck bietet Ihnen auf Anfrage hochwertige Folierungen zur Individualisierung Ihrer Wallbox.

www.meysel.de

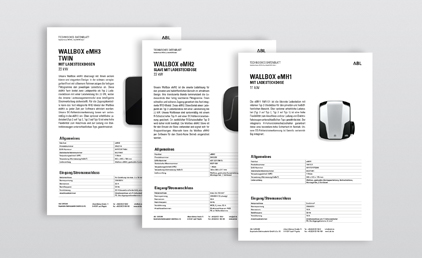

Technische Datenblätter

Produktnummer, Nennspannung, Absicherung, Ladeüberwachung und weitere Informationen finden Sie auf unseren technischen Datenblättern.

zum Download

ADAC Folder

Sie wollen mehr über den ADAC Testsieger und den Relaunch der Wallbox eMH1 erfahren? In unserem ADAC Folder finden Sie alle wichtigen Informationen sowie die neuen Produktnummern.

zum Download

Montage- und Bedienungsanleitung

Eine Anleitung mit detaillierten Illustrationen für die intuitive Montage und Bedienung der Wallbox eMH1.

zum Download

Technische Datenblätter

Produktnummer, Nennspannung, Absicherung, Ladeüberwachung und weitere Informationen finden Sie auf unseren technischen Datenblättern.

zum Download

ADAC Folder

Sie wollen mehr über den ADAC Testsieger und den Relaunch der Wallbox eMH1 erfahren? In unserem ADAC Folder finden Sie alle wichtigen Informationen sowie die neuen Produktnummern.

zum Download

Montage- und Bedienungsanleitung

Eine Anleitung mit detaillierten Illustrationen für die intuitive Montage und Bedienung der Wallbox eMH1.

zum Download

Installationsvideo

Das kompakte und informative Installationsvideo führt Sie Schritt für Schritt durch die Montage und Inbetriebnahme der Wallbox eMH1.

zum Download

Montagevideo eMH1

Installationsvideo

Das kompakte und informative Installationsvideo führt Sie Schritt für Schritt durch die Montage und Inbetriebnahme der Wallbox eMH1.

zum Download
